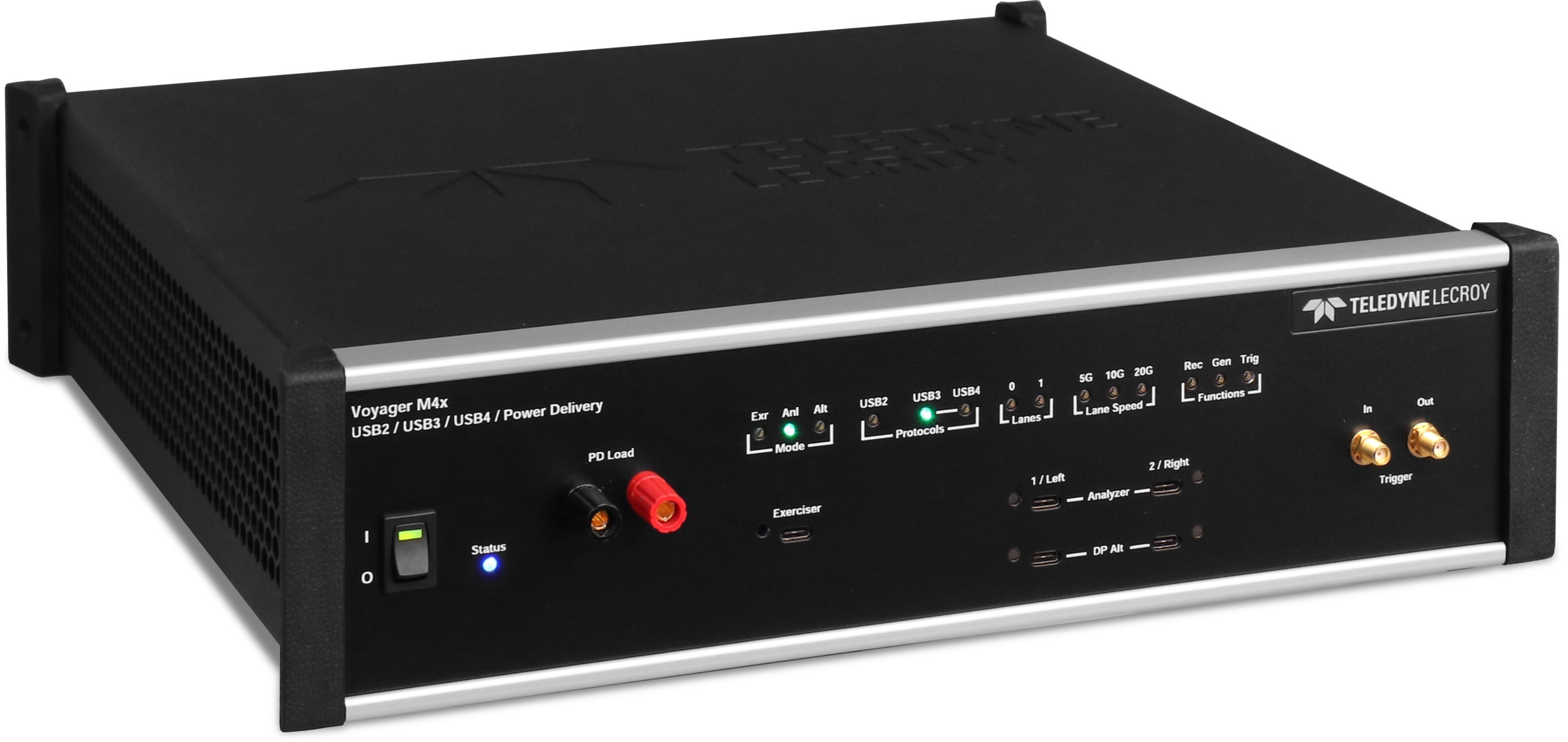

Voyager M4x USB Protocol Analyzer und Exerciser System

Die branchenweit präziseste und zuverlässigste USB-Analyseplattform unterstützt jetzt das Testen und Verifizieren von USB 3.2, USB4 und Thunderbolt 3. Die Voyager-Familie kombiniert erstklassige Messtechnik mit branchenführender Analysesoftware, die es Entwicklern und Validierungsteams ermöglicht, Probleme zu debuggen und die Interoperabilität von USB-Systemen der nächsten Generation zu überprüfen.

Die Voyager-Analyseplattform von Teledyne LeCroy bietet die branchenweit genaueste und zuverlässigste Erfassung von USB 3.2-, USB4- und Thunderbolt™ 3-Protokollen zur schnellen Fehlersuche, Analyse und Problemlösung. Dank der innovativen T.A.P.4™-Sondentechnologie von Teledyne LeCroy und der branchenführenden Analysesoftware ist der neueste Voyager die ultimative All-in-One-Testlösung für USB.

Unerreichte Genauigkeit

Der Voyager M4x verfügt über das branchenweit hochwertigste Prüfkopfdesign und bietet eine unübertroffene Zuverlässigkeit beim Testen von Geräten mit der vollen USB4 Gen3x2 (40Gb/s aggregate) Geschwindigkeit. Der M4x ist so konzipiert, dass er inline zwischen Host und Hub sitzt und alle USB-Typ-C-Signale, einschließlich USB 3.2/USB4/TBT3-Daten, Seitenband- und CC (PD)-Nachrichten, unauffällig aufzeichnet. Wenn Sie eine beliebige Kombination aus USB4-Host und -Hub anschließen, zeichnet das Voyager-System den Handshake zur Geschwindigkeitsverhandlung und die Sperre mit der angegebenen Rate auf. Die volle Unterstützung für die Aufzeichnung von USB 3.2-Bonded-Verkehr (20 Gb/s aggregiert) über Typ-C erfüllt auch einen kritischen Bedarf für Entwickler, die auf Superspeed-USB 3.2-Anwendungen abzielen.

Analyse-Software

Der Voyager nutzt den CATC Trace - die De-facto-Standardanzeige der Branche - und zeigt alle Pakete beschriftet und verschachtelt in einer einzigen Ansicht an. Der Datenverkehr auf den logischen USB4- und Seitenbandkanälen kann individuell gefiltert, durchsucht oder aus dem Trace exportiert werden. Die Übertragungsebene kann auf- und zugeklappt werden, um die logische Ebene einschließlich aller geordneten Sätze und Kontrollpakete anzuzeigen. Während der Übertragung werden alle Lese- und Schreibvorgänge in den Registern aufgezeichnet und angezeigt, um ein eindeutiges Bild des Routers und des Pfadkonfigurationsbereichs zu erhalten. Das HopID-Fenster ermöglicht eine präzise Ausblendung des Verkehrs auf der Grundlage von Hopid und Protocol Defined Function (PDF). Die Isolierung des Datenverkehrs auf bestimmten Pfaden liefert ein kohärentes Bild der vollständigen Konfigurationssequenz für jeden PCIe-, USB- oder DP-Adapter innerhalb des Netzwerks.
