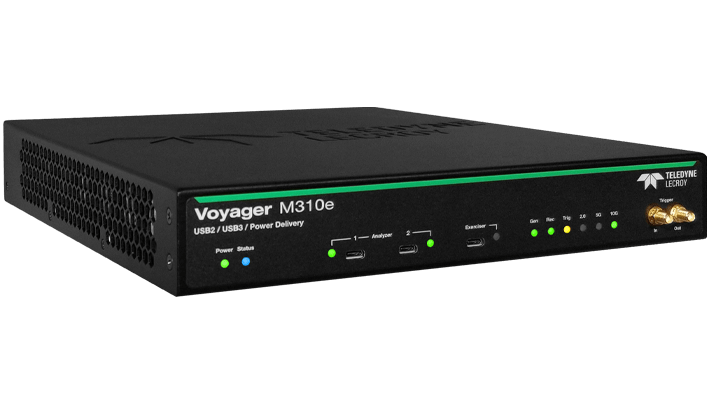

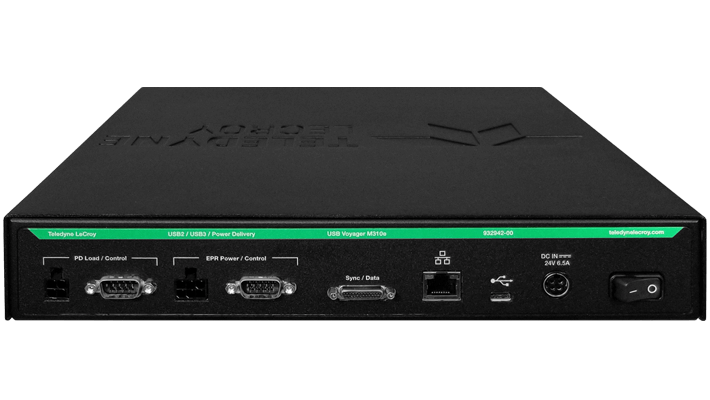

Voyager M310e USB Type-C und Power Delivery Exerciser Analyzer
Mit umfassender Unterstützung für USB Type-C™, 3.2 Gen 2x1 und Power Delivery 3.2-Spezifikationen bietet die Voyager-Analyzer-Plattform von Teledyne LeCroy die branchenweit präziseste und zuverlässigste Erfassung von SuperSpeed-USB- und PD-Protokollen für schnelle Debugging-, Analyse- und Problemlösungsprozesse. Mit der de facto Standard-CATC-Trace™-Anzeige und innovativen Funktionen, die dabei helfen, schwer fassbare Protokollfehler aufzudecken, ist die Voyager-Plattform die intelligente Wahl für jede USB-Protokollvalidierungsaufgabe.
Die Voyager M310e-Plattform ist hochgradig konfigurierbar und unterstützt das breiteste Spektrum offizieller USB-IF-Konformitätsspezifikationen, einschließlich USB Power Delivery 3.2, Type-C, USB 3.2 Link Layer, USB Hub und DP Alt-Mode. Der M310e ist mit einem integrierten Emulator ausgestattet, der Host- und Endpunktverhalten für USB 2.0, 3.2 sowie PD-Quelle, -Senke und Dual-Role-Geräte simulieren kann. Jetzt erweitert, um Geräte mit Power Delivery Extended Power Range (EPR) zu unterstützen, ist der M310e die „All-in-One“-Lösung für die USB-Zertifizierung. Zusätzlich bietet er vollständige Unterstützung für IEC 62680 (USB)-Konformitätstests.
Flexible Hardware
Die Frontend-Schnittstelle des Voyager-Analyzers verfügt über standardmäßige USB-Typ-C-Anschlüsse, die USB 2.0- und 3.0/3.2-Signale unterstützen, um den verlustfreien Datenverkehr aller aktiven Verbindungen gleichzeitig aufzuzeichnen. Die gleichzeitige Aufzeichnung von Legacy-USB-, SuperSpeed+- und PD-Nachrichten ermöglicht eine End-to-End-Ansicht von USB-3.2-Typ-C-Bridge- und Dock-Konfigurationsanforderungen (Legacy-USB-Typ-A-Geräte werden mit den mitgelieferten Adapterkabeln vollständig unterstützt). Die Voyager M310e-Plattform umfasst 16 GB Aufzeichnungsspeicher sowie USB-3.2- und GbE-Verbindungen zum Hochladen der aufgezeichneten Daten auf den Host-PC.
Erfassung / Analyse von USB 2.0/3.2- und PD-Verkehr gleichzeitig
Aufzeichnung von 2.0/3.2- und PD-Datenverkehr, um End-to-End-Operationen von Host, Hub und Dock zu beobachten.
Integrierter USB 3.2-Analyzer / Emulator (ein Gerät)
Multifunktionssystem zur Generierung von USB 2.0- und 3.2-Datenverkehr für Geräte und Hosts.
USB Type-C- und PD-Analyzer / Emulator
Generierung und Aufzeichnung aller Type-C- und Power-Delivery-Protokollnachrichten und Statusänderungen.
Unterstützung von IEC-62680
Unterstützt alle wichtigen Tests der EU-Richtlinie für einheitliche Ladegeräte.
CATC Trace-Analyse-Software
Erweiterung / Reduzierung der Transferschicht zur schnelleren Interpretation des USB-Datenverkehrs.
16 GB Aufzeichnungskapazität
Ermöglicht lange Aufzeichnungssitzungen für Analysen und Problemlösungen.
Raw-Bit-Aufzeichnung / 10-Bit-Fehlererkennung
Anzeige und Korrelation von 10-Bit-Symbolen mit höheren Paketstrukturen.
Erkennung von über 50 Link- und Protokollfehlern
Kritische Link- und Timing-Fehler werden automatisch erkannt und in der Trace gekennzeichnet.
800ps Timing-Auflösung
Extrem präzise Timing-Auflösung für genaue Messungen des Link-Layer-Handshakes.
Externer Trigger-Ein-/Ausgang
Identifizierung von Paketen mit dem Teledyne LeCroy Voyager und Aktivierung eines Oszilloskops oder Logikanalysators (über SMA-Anschlüsse).
Volle Unterstützung von SSC und Datenverschlüsselung
Automatische Erkennung und Erfassung aller USB 3.2-Link-Bedingungen.
Hardware-Triggering
Auslösen auf 2.0- und 3.2-Protokollereignisse, um wichtigen Datenverkehr, spezifische Fehler oder Datenmuster zu isolieren.
Umfassendes Geräte-Decoding
Unterstützung für SCSI-Massenspeicher, Hub, PTP/Still Image, Drucker, PictBridge, Media Transfer Protocol (MTP) und alle gängigen USB-Geräteklassen.
Hardware-Filterung
Automatisches Ausschließen nicht wesentlicher und redundanter Symbole, einschließlich Idles, TS1, TS2, SKPs und LFPS-Sequenzen.
Erweiterte Anzeigeoptionen
Anzeige von TLP-Nachrichten und -Headern sowie der logischen Transaktions- und Transferschichten des USB-Protokolls.
GbE- oder USB 3.0-Upload
Nachhaltige Übertragungsraten von 600 Mbps über GbE für sofortigen Zugriff auf aufgezeichnete Daten.
Link Training State Views
LTSSM-Ablaufdiagramme und chronologische Ansichten, die mit der Trace-Anzeige verknüpft sind.
Echtzeitstatistiken
Das RTS-Fenster zeigt Durchsatz, Link-Statistiken und Paketfehlerraten grafisch in Echtzeit an.
Compliance-Test-Option
Voyager ist ein zertifiziertes Link Verification System (LVS) für Link-, Hub-, PD-, USB Type-C- und DP Alt-Mode-Compliance-Tests.
Power Tracker-Option
Diagramme zu Strom- und Leistungsaufnahme für VBus-Geräte, synchronisiert mit Trace-Daten – vollständig kompatibel mit PD-Spannungen (bis zu 48 Volt).
Voyager M310e USB Protocol Analyzer
- Zum Datenblatt
