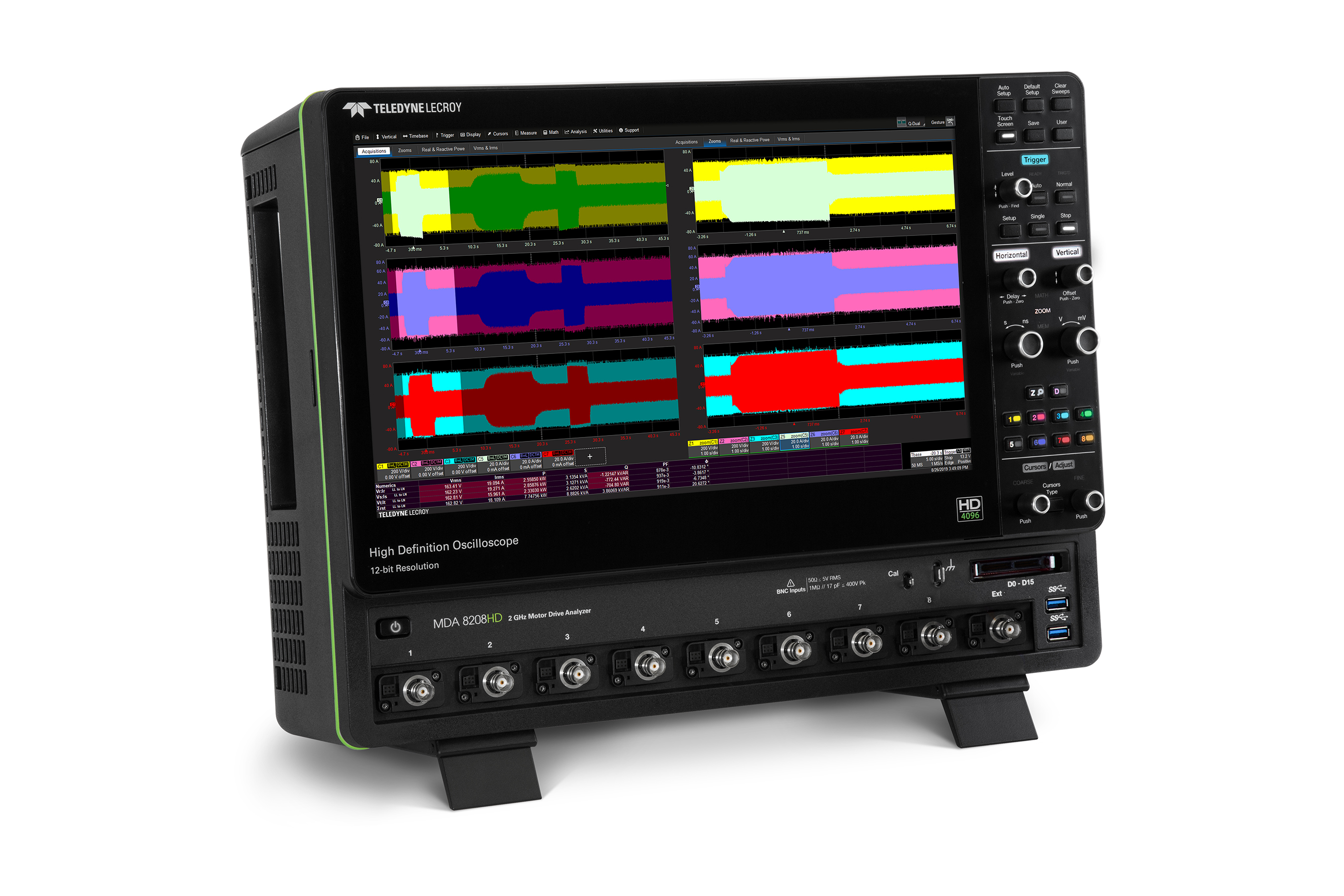

Teledyne LeCroy Motor Drive Analyzer MDA 8108HD - 1 GHz, 8 Kanal
Der MDA8000HD bieten eine komplette Dreiphasen-Stromanalyse vom Motorantrieb-Eingang bis zum mechanischen Motor-Ausgang. Diese Analyse ergibt ein praktisches numerisches Tabellenformat. Die Motordrehzahl-, Positions- und Drehmoment-Integration sind die vollständigsten in der Industrie.
Der große Speicher, die pro Zyklus synthetisierten Kurvenformen und der Zoom+Gate-Modus bieten eine leistungsstarke und dynamische Antriebs- und Motoranalyse. 8 analoge Eingangskanäle (MSO optional) mit einer hohen Auflösung von 12 Bits, einer Abtastrate von bis zu 10 GS/s, einer Bandbreite bis zu 2 GHz und einem Speicher bis zu 5 Gpts bieten die einzigartige Fähigkeit, ein komplettes System-Debugging im Motorantriebsleistungsteil, in der mechanischen Motorleistung und in der integrierten Antriebssteuerung durchzuführen.
Komplette Antriebsanalyse
- Komplettes Motorantriebssystem-Debugging und Validierung in einem Instrument
Mehr Kanäle
- Der MDA verfügt über 8 analoge Kanäle und optional 16 digitale Kanäle
- Sie müssen kein analogen Kanal für Mixed-Signal Kanäle opfern
- Bis zu 16 analog Kanäle durch kaskadierung von zwei Geräten möglich
Dreiphasen Strommessung
- Mit dem MDA8000HD ist die Dreiphasen Strommessung kein Problem
- Bestimmen Sie Echt-, Schein- und Blindleistunge
| Modell | Kanäle | Bandbreite | Speichertiefe | Abtastrate |
|---|---|---|---|---|
| MDA8108HD | 8 | 1 GHz | 50 Mpts - 5 Gpts | 10 GS/s |
Technische Besonderheiten des Teledyne LeCroy Motor Drive Analyzers
-
Komplettes Antriebssystem-Debugging
Der Motorantriebsanalysator erfasst Antriebsleistungsteil, Leistungstransistor sowie integrierte Steuersystemsignale und führt eine Dreiphasen-Leistungsanalyse der Leistungsteil-Signale durch. Die Korrelation der Antriebssystemverhalten zu integrierten Regelschleifensignalen ermöglicht das Debugging und die Analyse aller Aspekte des kompletten Motorantriebs. -
Numerik-Messtabelle
Verschiedene Spannungs, Strom, Leistungs (echt, Schein- und Blind-), Phasenwinkel-/Leistungsfaktor-und Effizienzparameter werden auf Basis dererfassten Spannung und der Stromsignale errechnet und in einer Tabelle dargestellt. Die Tabelle wird gemeinsam mit den Erfassungskurvenformen/-signalen angezeigt. -
Vollständige mechanische Motorintegration
Die einfache Integration ist für beinahe jede Art von Geschwindigkeits-, Rotations- oder Positionssensor vorgesehen,inklusive analoge und digitale (Puls-) Tachometer, Bürstenslose DC- (BLDC) Hall-Sensoren,Quadrature Encoder Interface (QEI) und Drehmelder. Zusätzlich können Hallsensoren und QEI-Signale durch digitale Eingänge integriert werden und somit wertvolle analoge Eingangskanäle für andere Signale erhalten. -
LabNotebook zur Dokumentation und Archivierung von Messungen
Messungen können mit wenigen Klicks umfassend dokumentiert und archiviert werden - einschließlich der Geräteeinstellungen und aller Datenpunkte. Sie lassen sich mit der Flashback-Funktion zu einem beliebigen Zeitpunkt wieder aufrufen und danach weiter bearbeiten. -

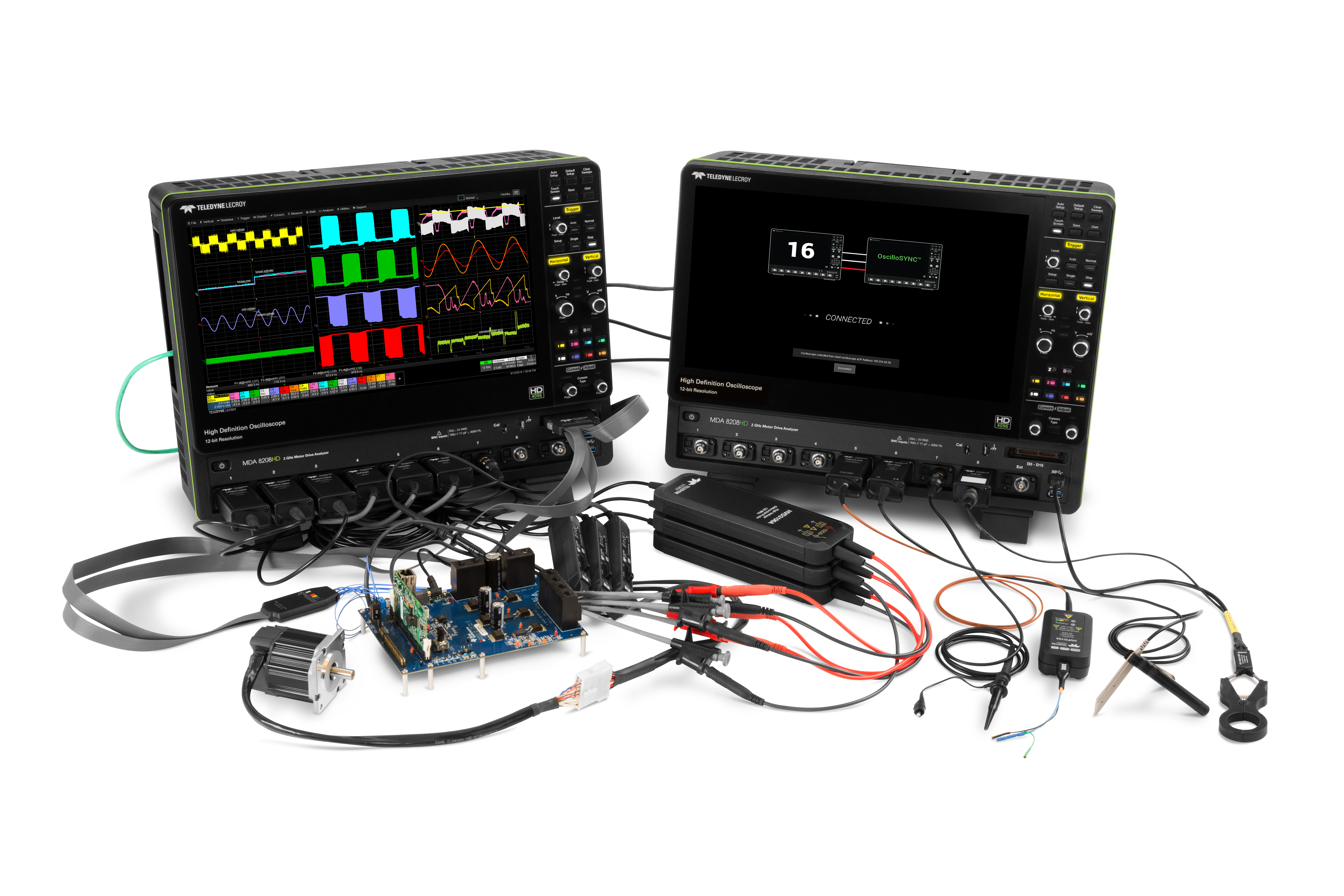

16 Kanäle mit OscilloSYNC™
Mit OscilloSYNC Oszilloskop-Synchronisation können Sie 16 analoge Kanäle auf einem einzigen Display anzeigen und steuern.
Die Einrichtung ist unglaublich einfach - es ist, als hätte man ein einziges 16-Kanal-Erfassungssystem mit dem Vorteil, dass jedes Oszilloskop oder MDA unabhängig verwendet werden kann.
Teledyne LeCroy MDA 8000HD-Serie
