PMK Optisch Isolierter Hochspannungs-Tastkopf Firefly®, 1.5 GHz
Gate-Messungen an Leistungshalbleitern auf der „high-side“ erfordern einen Tastkopf mit besonders hoher Gleichtaktunterdrückung (CMRR). Diese lässt sich nur durch eine optisch isolierte Übertragung des Messsignals über Lichtwellenleiter erreichen.
Der faseroptisch isolierte Tastkopf PMK FireFly® ist mit seinem BNC-Ausgang herstellerunabhängig an sämtlichen Oszilloskopen mit 50 Ohm – Eingang oder zusätzlichem Durchschleifabschluss einsetzbar. Mit einer Bandbreite von > 1,5 GHz und mit einer Gleichtaktunterdrückung > 180 dB erreicht er hervorragende Leistungen, die den Einsatz bei sämtlichen Halbleitermaterialien wie Si, SiC und GaN ermöglicht. Praxisgerecht abgestufte Eingangsteiler stehen für verschiedene Spannungen zur Verfügung. Von Gatemessungen mit wenigen Volt bis zu Anwendungen mit höherer Leistung bei bis zu 2,5 kV wird ein breiter Bereich abgedeckt, Potentialunterschiede bis zu 60 kV gegen Erde können sicher überbrückt werden.

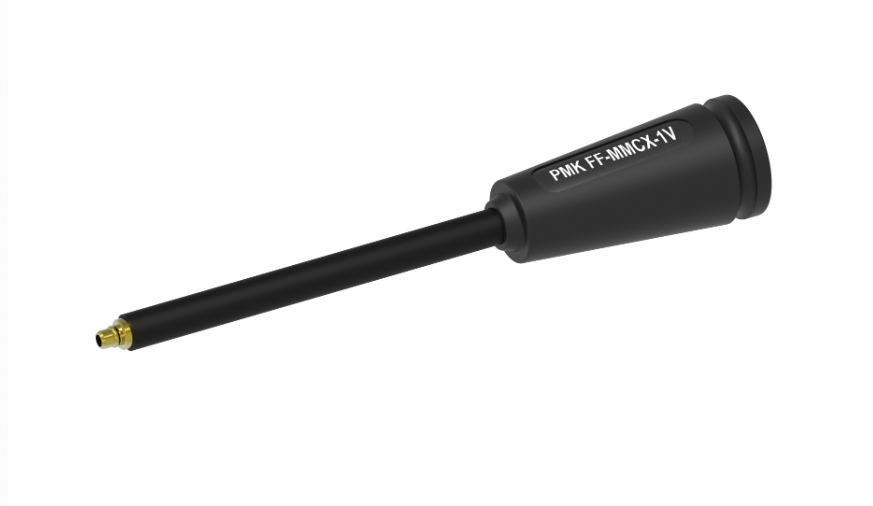

Die Kontaktierung des Prüflings erleichtert der PMK FireFly® durch sein schlankes, abgewinkeltes Gehäuse, sodass mit kürzesten Anschlussleitungen eine optimale Signalinegrität und ein sicherer Anschluss erreicht wird. Spannungen bis 250 V werden über einen MMCX-Anschluss kontaktiert, bei höheren Spannungen kommen Pfostenstecker im 5,08 mm – Raster zur Anwendung. Die Eingangsteiler sind auf minimale kapazitive Belastung ausgelegt.
Eine komplette Lösung mit dem PMK FireFly® besteht aus dem Eingangsteiler, dem Sensorkopf, einer optischen Faser, der Interfacebox mit Bedienelementen und einer Stromversorgung, die gleichzeitig eine Fernbedienung und -überwachung ermöglicht.
Der Sensorkopf wird durch einen 18650-Lithiumakku versorgt, der bis zu 30 Stunden Betrieb mit einer Ladung erreicht. Für die Versorgung der Interfacebox bietet PMK Netzteile mit 2 und 4 Ausgangskanälen und USB-Schnittstelle zur Fernsteuerung. Optional steht auch eine LAN-Anbindung zur Verfügung. Ergänzend steht eine große Auswahl an unterschiedlichen, praxisgerechten Kontaktierungslösungen für den Anschluss an den Prüfling zur Auswahl.
Zur optionalen Fernsteuerung stehen eine Software und ein Python-SDK zum kostenfreien Download bereit.
Damit eignet sich der PMK FireFly® für Messungen an Leistungsbauelementen, z. B. im Doppelpulstest und in Testaufbauten ebenso wie für Messungen in kompletten Umrichtern im laufenden Betrieb. Spannungen lassen sich auch auf dynamisch wechselndem und erdfernem Potential sicher und genau messen. In Verbindung des PMK FireFly® mit einem Shunt können auch Ströme , z. B. am Gate eines Leistungshalbleiters erfasst werden.
PMK optisch isolierter Hochspannungs-Tastkopf FireFly
