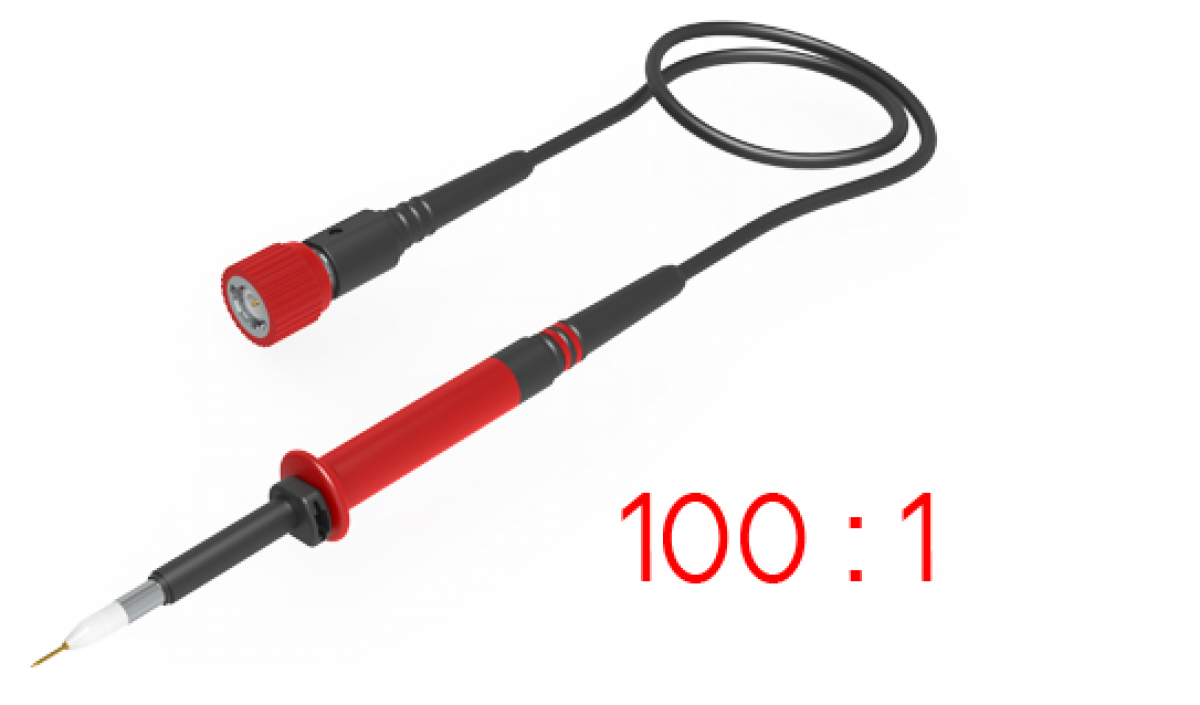

PMK Hochspannungs-Tastkopf PHV1000-3-RO, 1000V, 250MHz
PMK PHV1000-RO Hochspannungs-Tastkopf mit einer Bandbreite von 250MHz, 1000V CAT II
Sie möchten Hochspannungen sicher und exakt messen? Dies ermöglicht Ihnen der 5,0mm Hochspannungs-Tastkopf der PHV-Serie von PMK. Der Tastteiler erweitert den Messbereich ihres Oszilloskops. Anwendungsgebiete sind zum Beispiel Netzteile und USV-Anlagen, Frequenzumrichter in der Antriebstechnik, Halbleiter-Relais und IGBT´s. Die PMK Hochspannungstastköpfe der PHV-Serie eignen sich besonders zur Darstellung von schnellen Ereignissen, wie zum Beispiel bei Normimpulsen in der EMV Prüftechnik.
| Artikel | Teilung | Bandbreite (-3dB) | Eingangsspannung | Eingangsimpendanz | Anstiegszeit | Kabellänge |
|---|---|---|---|---|---|---|
| PHV 1000-3-RO | 100:1 | 250 MHz | 1000 V CAT II | 50 MΩ / 7,5 pF | 1,4 ns | 3 m (*) |
Eingangskopplung: 1 MΩ AC/DC
Kompensationsbereich: 10-50pF (**)
(*) andere Kabellängen auf Anfrage erhältlich
(**) andere Kompensationsbereiche auf Anfrage erhältlich
PMK Hochspannungs-Tastkopf PHV1000-3-RO
