P.E.M. Rogowskispule CWT Ultra mini S-Serie

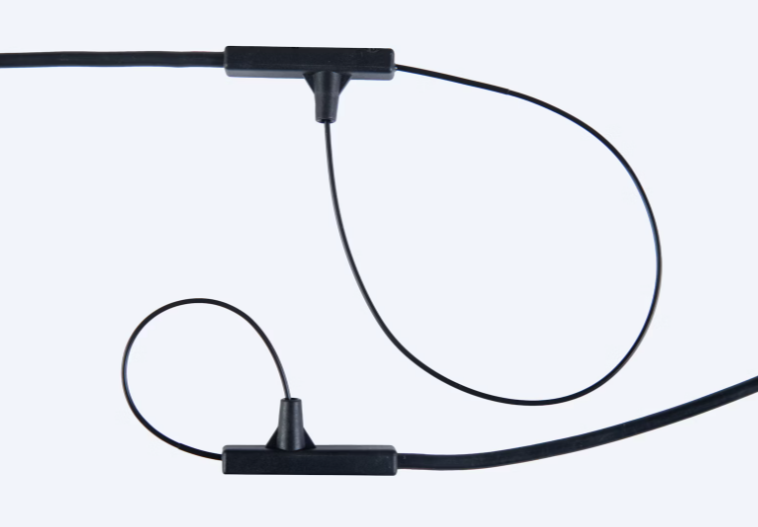

Der CWTUM-S ist eine noch dünnere Version der ursprünglichen CWT UltraMini von PEM. Der Querschnittsdurchmesser der Rogowski-Spule beträgt nur 1,2 mm, ohne die Betriebstemperatur, die Hochfrequenzleistung oder die Isolationsspannung zu beeinträchtigen. Eine derart dünne Spule bietet eine weitere Lösung für die Strommessung in engen Räumen, ohne den zu prüfenden Stromkreis zu stören.
Eine Breitband-AC-Stromsonde mit BNC-Ausgang zum Anschluss an die meisten Oszilloskope oder Datenerfassungsgeräte.
Anwendungen
- Erfassung von Stromverläufen an Halbleiterschaltern

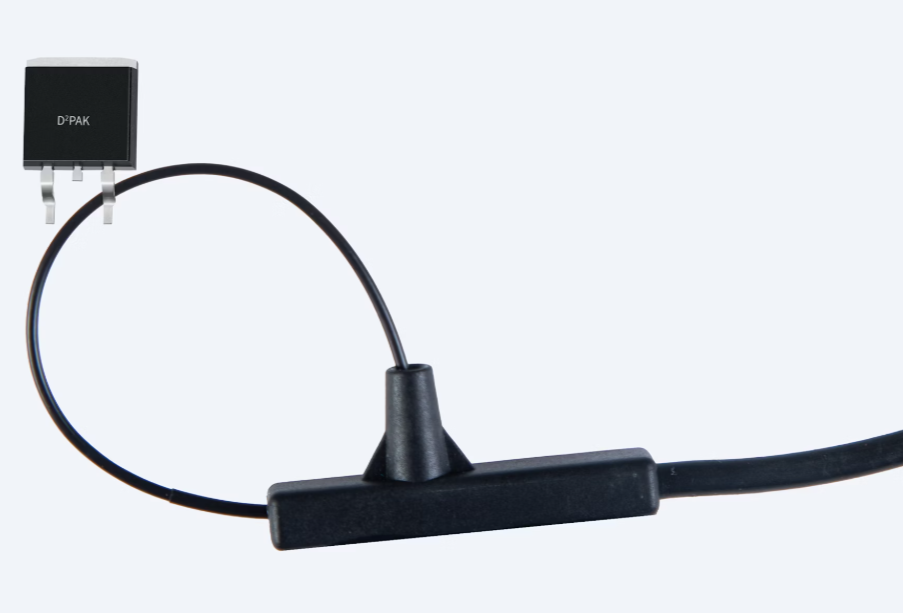

- Messung an MOSFET- oder IGBT-Bauteilen wie TO-220, D2PAK und anderen SMT-Leistungsbauteilen
- Strommessung in Leiterzügen
- Entwicklung, Test und Instandhaltung von Leistungselektronik
- Messtechnische Überwachung sinusförmiger hochfrequenter Ströme
- Messung von Fehlerströmen und Abschaltstromverläufe
- Messung von Impulsströmen
- Messung von Wechselströmen mit hohen Gleichstromanteilen
- Messung von Phasen- oder Fehlerströmen in Drehstromsystemen
Eigenschaften
- Standard Spulenlänge von 80 mm
- Stromstärken von 30 A bis 30 kA möglich
- Bandbreiten bis 30 MHz
- Sehr kompakte Bauform
- Querschnitt der Wandlerspule nur 1,2 mm
- Isolation der Wandlerspule bis 1200 V Spitze
- Peak di/dt bis 100kA/μs
- Kabellänge zum Integrator ist 1 m Standard (andere Längen möglich auf Anfrage)
- Betriebstemperaturbereich Spule und Kabel: -40…+125 °C, Integrator : 0…40 °C
- CE-Konform
- Typische Unsicherheit ±2 % des Messwerts
Verschiedene Baugrößen und technische Auslegungen ermöglichen die genaue Anpassung an Ihre Messaufgabe - Bitte entnehmen Sie die genauen Spezifikationen dem Datenblatt.
Sie benötigen technische Beratung und Unterstützung für die passende Konfiguration? Kein Problem, unser Expertenteam steht Ihnen jederzeit zur Verfügung.
