P.E.M. Rogowskispule CWT Ultra mini F-Serie
Die Rogowskispulen der CWT Ultra Mini F-Serie von P.E.M. ist eine neuartige parallele Rogowski-Spulen-Konstruktion mit ausgezeichneter Hochfrequenzleistung. Dank des BNC-Ausgang ist die Rogowskispule mit den meisten Oszilloskopen oder Datenerfassungsgeräten unkompliziert zu verwenden.
Die Rogowskispulen der CWT Ultra Mini F-Serie sind leicht anzulegen, praktisch rückwirkungsfrei, ideal bei sehr beengten Einbausituationen. Sie können zur Messung von Stromverläufen mit schnellen Schaltflanken, Stromimpulsen oder sinusförmigen bzw. sinusähnlichen Stromverläufen verwendet werden
- Nutzen Sie die Vorteile der CWT Ultra Mini F-Serie:
Rogowskispulen der CWT Ultra Mini F-Serie von P.E.M. eignen sich für Entwicklungs- und Testaufgaben in Geräten und an Bauelementen der Leistungselektronik. Die CWTUM-F ist eine Erweiterung der CWT-Ultra-Mini Serie. Die Dicke der parallel geführten Spulenabschnitte beträgt jeweils nur 1,2 mm. Die neuartige mechanische Konstruktion kann die Gesamtgröße der Rogowskispule und damit die Auswirkung auf den prüfenden Stromkreis reduzieren. Dies vereinfacht die Messung in dicht bestückten leistungselektronischen Schaltungen.
Anwendungen
- Erfassung von Stromverläufen an Halbleiterschaltern
- Messung an MOSFET- oder IGBT-Bauteilen wie TO-220, D2PAK und anderen SMT-Leistungsbauteilen

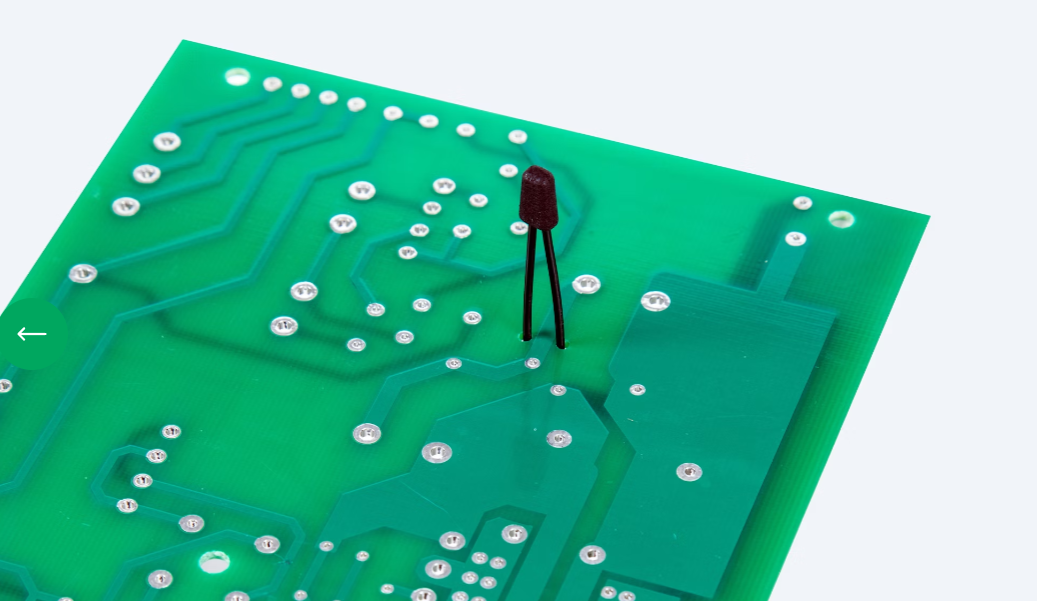

- Strommessung in Leiterzügen
- Entwicklung, Test und Instandhaltung von Leistungselektronik
- Messtechnische Überwachung sinusförmiger hochfrequenter Ströme
- Messung von Fehlerströmen und Abschaltstromverläufe
- Messung von Impulsströmen
- Messung von Wechselströmen mit hohen Gleichstromanteilen
- Messung von Phasen- oder Fehlerströmen in Drehstromsystemen
Eigenschaften

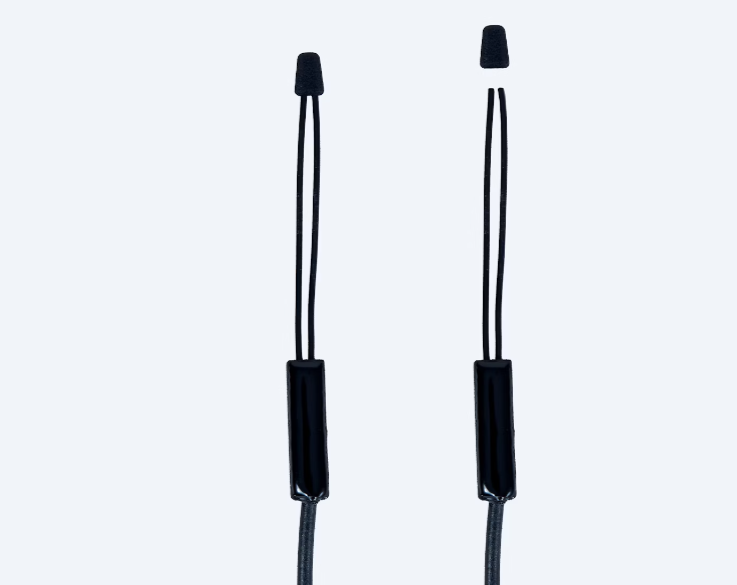

- Parallele Spulenform mit einer Spulenlänge von 55 mm
- Typische Bandbreiten von 1,2 Hz bis 20 MHz
- Sehr kompakte Bauform
- Querschnitt der Wandlerspule nur 1,2 mm
- Isolation der Wandlerspule bis 1200 V Spitze
- Peak di/dt bis 100kA/μs
- Kabellänge zum Integrator ist 1 m Standard (andere Längen möglich auf Anfrage)
- Betriebstemperaturbereich Spule und Kabel: -40…+125 °C, Integrator : 0…40 °C
- CE-Konform
- Typische Unsicherheit ±2 % des Messwerts
Verschiedene Baugrößen und technische Auslegungen ermöglichen die genaue Anpassung an Ihre Messaufgabe - Bitte entnehmen Sie die genauen Spezifikationen dem Datenblatt.
Sie benötigen technische Beratung und Unterstützung für die passende Konfiguration? Kein Problem, unser Expertenteam steht Ihnen jederzeit zur Verfügung.
