P.E.M. Rogowskispule CWT-Serie
- Die Rogowskispulen der CWT-Serie P.E.M. eignen sich für Strommessungen in Anlagen der Leistungselektronik.
Die Rogowskispulen der CWT-Serie und CWT LF - Serie sind leicht anzulegen, praktisch rückwirkungsfrei, ideal bei beengten Einbausituationen, isoliert bis zu 10 kV und unempfindlich gegen Überströme. Sie können zur Messung von Stromverläufen mit schnellen Schaltflanken, Stromimpulsen oder sinusförmigen bzw. sinusähnlichen Stromverläufen verwendet werden..
- Nutzen Sie die Vorteile der CWT-Serie:
Rogowskispulen der CWT-Serie von P.E.M. eignen sich für Entwicklungs- und Testaufgaben in Anlagen der Leistungselektronik. Sie kombinieren eine dünne, flexible, isolierte, leicht anzulegende Spule mit der Fähigkeit, schnelle Stromverläufe exakt zu erfassen, gleich, ob sinusförmig, getaktet oder impulsförmig.[nbsp]
Anwendungen

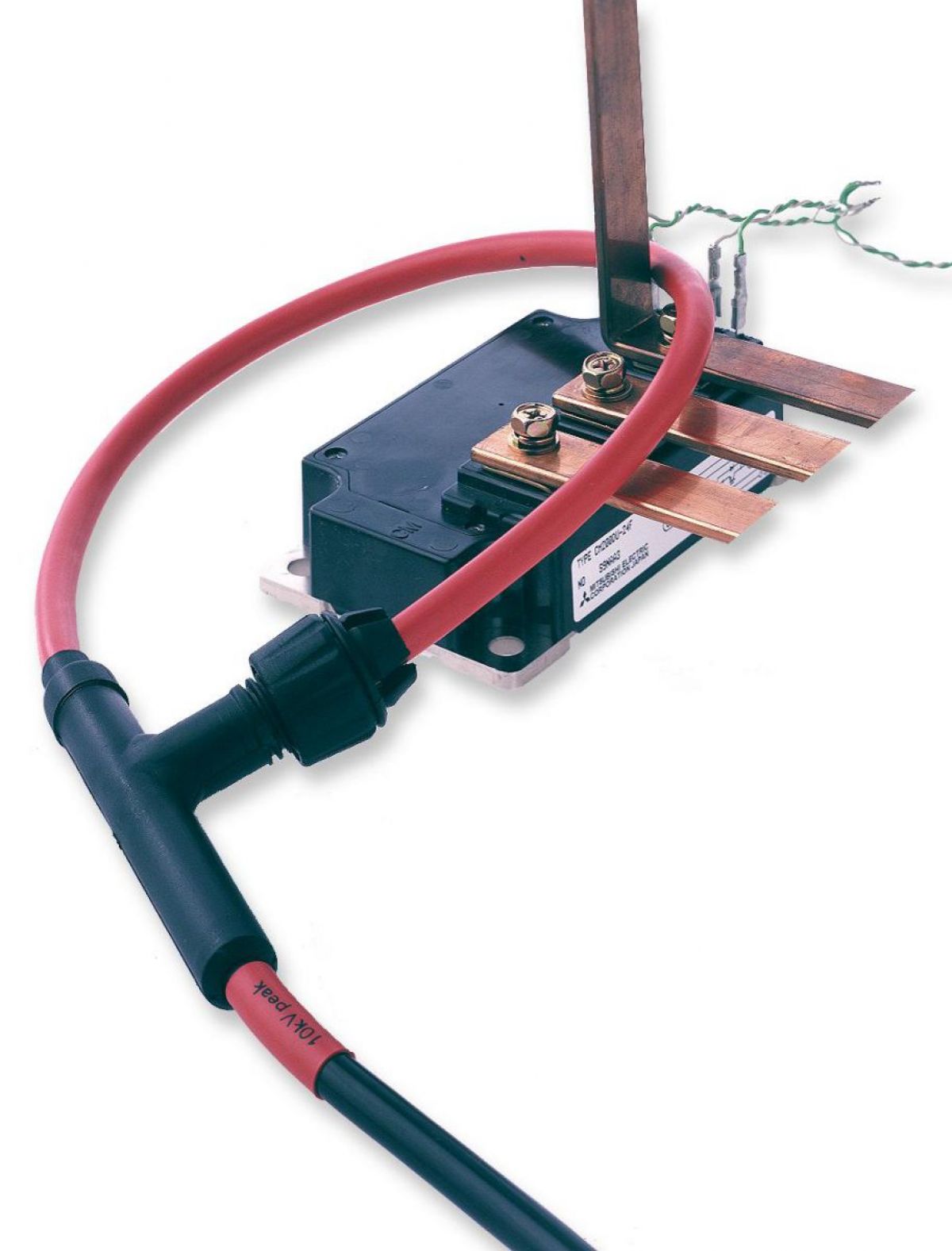

- Erfassung von Stromverläufen an Halbleiterschaltern
- Entwicklung, Test und Instandhaltung von Leistungselektronik
- Messtechnische Überwachung sinusförmiger hochfrequenter Ströme
- Messung von Fehlerströmen und Abschaltstromverläufe
- Messung von Impulsströmen
- Messung von Wechselströmen mit hohen Gleichstromanteilen
- Messung von Phasen- oder Fehlerströmen in Drehstromsystemen
Eigenschaften
- Messung ab 300 mA bis 300.000 A
- Typische Bandbreiten von 0,1 Hz bis 16 MHz
- Geringer DC-Offset von max. 2 mV im gesamten Betriebstemperaturbereich
- Schlanke und flexible Wandlerspule in Längen von 300 mm bis 1000 mm, weitere Längen als Kundenspezifikation möglich
- Querschnitt der Wandlerspule nur 8,5 mm (14 mm mit mitgeliefertem Schutzschlauch)
- Betriebstemperaturbereich Spule und Kabel: -20…+100 °C, Integrator: 0…40 °C
- Hohe Isolationsfestigkeit der Wandlerspule bis 10 kV Spitze
- Momentanwertausgang ±6V Spitze zum direkten Anschluss an Oszilloskope, Messwerterfassungen, Digitalmultimeter, Leistungsmesser und Netzanalysatoren
- CE-Konform
- Typische Unsicherheit ±1 % des Messwerts
Verschiedene Baugrößen und technische Auslegungen ermöglichen die genaue Anpassung an Ihre Messaufgabe - Bitte entnehmen Sie die genauen Spezifikationen dem Datenblatt.
