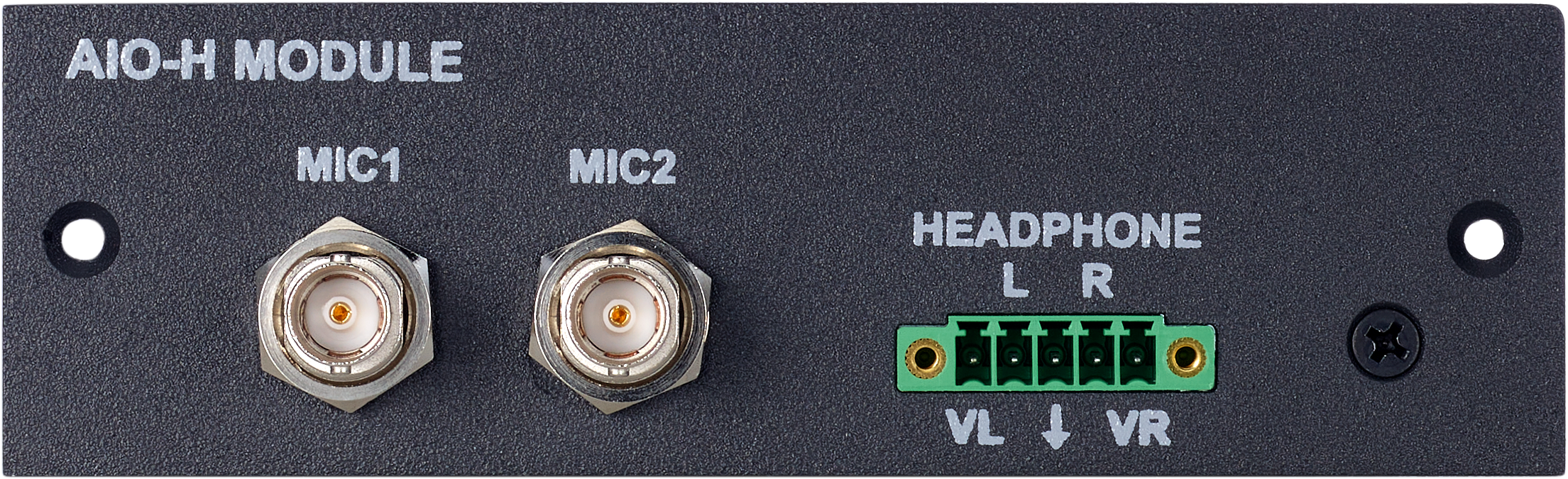

EchoTM AIO Test Modul H
Das H-Modul ist eine 2-Kanal-Akustikschnittstelle, die für Produktionstests von kabelgebundenen Kopfhörern und Ohrstöpseln sowie für die Überprüfung von Unterbaugruppen entwickelt wurde. Es ist in Konfigurationen mit einem Modul (AIO-H1) oder zwei Modulen (AIO-H2) erhältlich oder kann mit anderen AIO-Modulen kombiniert werden, um eine kundenspezifische Testlösung zu erstellen.
Das AIO-H-Modul verfügt über zwei IEPE-Mikrofon-/Leitungseingänge und zwei Single-Ended-Kopfhörerausgänge mit integrierter Impedanzmessung. Jeder Analogeingang kann individuell als Leitungspegeleingang oder als Messmikrofoneingang konfiguriert werden. Die Mikrofoneingänge umfassen einen IEPE-Mikrofonkonditionierungsverstärker mit integrierter Konstantstromversorgung (CCP).
Ein einzelner interner 0,1-Ohm-Strommesswiderstand kann per Software auf einen der beiden Kopfhörerausgänge geschaltet werden, was eine genaue Impedanzmessung beider Ausgänge ohne physische Umverdrahtung ermöglicht.
Zwei zusätzliche interne Leitungseingänge sind für die Spannungsüberwachung (VMON) und die Stromüberwachung (IMON) für Impedanzmessungen vorgesehen.
Hardware-Merkmale:
- Zwei Mikrofon-/Leitungseingänge
- CCP/IEPE/ICP-Mikrofonversorgung
- TEDS-Leser für Mikrofondaten
- Zwei unsymmetrische Kopfhörerausgänge
- Interner Impedanzmesswiderstand
- Zusätzliche Eingänge für Spannungs- und Stromüberwachung
Hauptanwendungen:
- Kopfhörer und Ohrstöpsel
- Mobile Geräte
Wichtig: Das AIO-H ist eine Konfigurationsoption für das AIO-Testsystem und erfordert zum Betrieb das AIO-Gehäuse.
Hier geht es zum AIO™-Testsystem.
Mikrofon/ Line Inputs:
Zwei rauscharme Eingänge ermöglichen eine große Bandbreite an Eingangsspannungen, von dynamischen Mikrofonen bis hin zu Line-Pegel-Eingängen.
Die Merkmale umfassen einstellbare Verstärkung, Konstantstromversorgung und TEDS-Leser.
Kopfhörerausgänge:
Zwei hochwertige Single-Ended-Ausgänge, optimiert für den Betrieb von Kopfhörern und Earbuds.
Impedanzmessung:
Zwei zusätzliche Eingänge dienen zur Messung der Lastimpedanz über die Remote-Spannungsmessklemmen und internen Messwiderständen.
Diese Eingänge erscheinen als zusätzliche Audio-Eingangskanäle und können über das AIO-Bedienfeld zur Messung eines Ausgangskanal oder die Befehlszeilen- oder API-Schnittstellen geswitcht werden.
