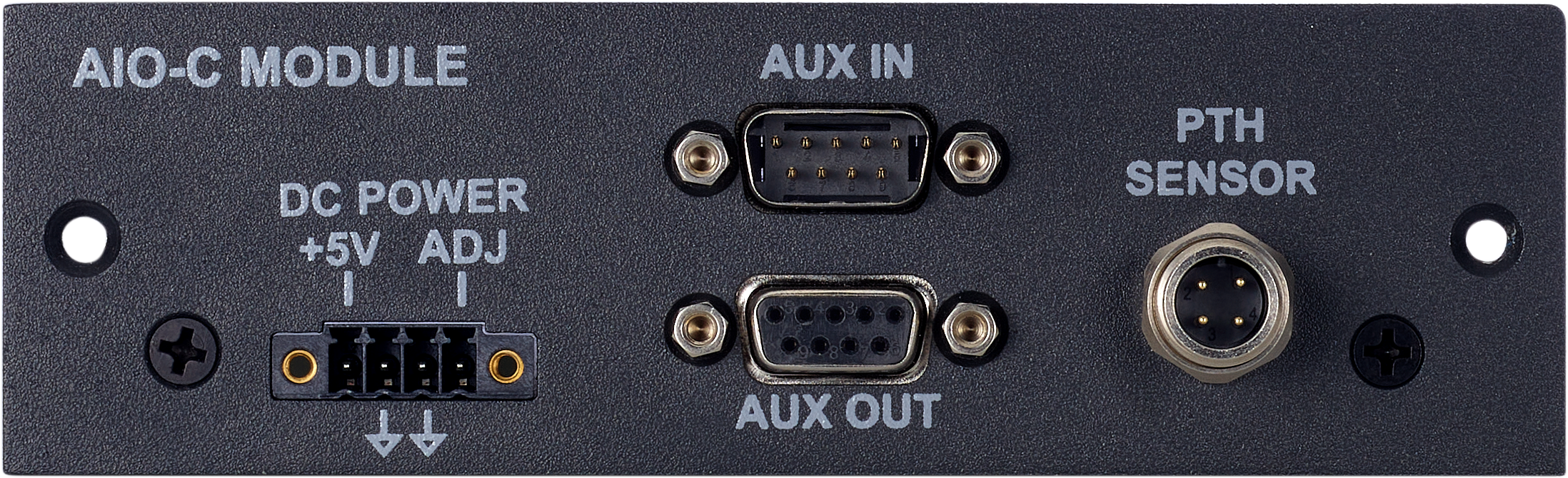

EchoTM AIO Test Modul C
Das Combo Test Module (AIO-C) wurde entwickelt, um nicht-akustische Konnektivität und Steuerungsoptionen für die Ansteuerung verschiedener Geräte im Zusammenhang mit akustischen Messungen durchzuführen.
Wichtig: Das AIO-C ist eine Konfigurationsoption für das AIO-Testsystem und erfordert zum Betrieb das AIO-Gehäuse.

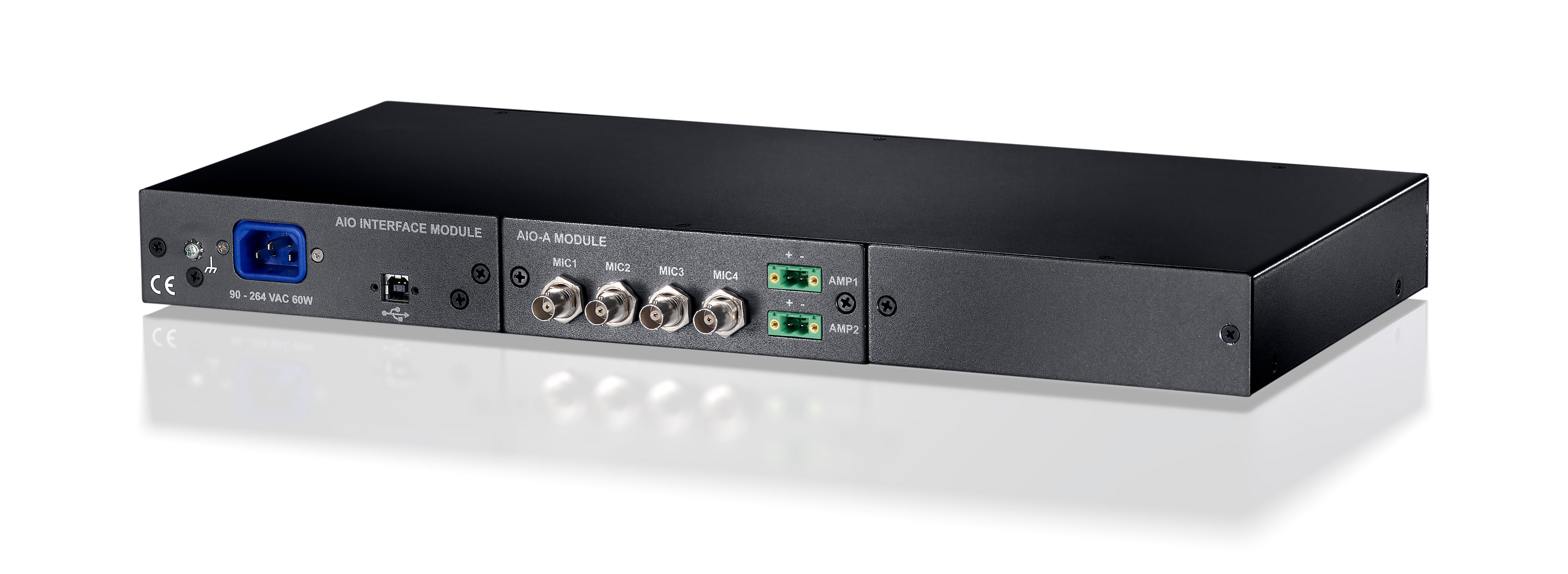

Hier geht es zum AIO™-Testsystem.
Hardware-Merkmale:
- 5 VDC 1A Festnetzteil
- 5 VDC variabler Batteriesimulator mit Stromüberwachung
- 8 Hilfseingänge mit TTL-Pegel (GPIO)
- 8 TTL-Pegel-Hilfsausgänge (GPIO)
- Druck-, Temperatur- und Feuchtigkeits-Überwachung
Hauptanwendungen:
- Dokumentation der Testumgebung
- Belastungstests
- Stromverbrauch
- Leistung bei Batterieentladung
- Schnittstellen zu Vorrichtungen, Geräten, Anzeigen und anderen Testgeräten.
Feste 5-V-Gleichstrom-Stromversorgung:
Eine stabile +5 VDC-Stromversorgung wird bereitgestellt, um DUT oder die Prüfvorrichtung mit Strom zu versorgen.
AUX GPIO:
Acht TTL-Pegel GPIO-Eingänge und acht GPIO Ausgänge ermöglichen die logische Überwachung und Steuerung von DUTs, Prüfvorrichtungen, Pass/Fail-Lampen, Förderbänder, Schalterabschlüsse und andere Prüfgeräte.
Die Open-Drain-Ausgänge können bis zu 250 mA aufnehmen.
Batterie-Simulator:
Die variable Versorgung von +1 mV bis +5 VDC ist ideal für Batteriesimulationen und kann programmgesteuert werden, um die Audioleistung zu analysieren, sowie sowie die Abschalt- und Lade-/Umschalteigenschaften des DUT bei niedriger Batteriespannung. Zusätzlich kann der Ausgangsstrom überwacht und eine Überstromabschaltung Schwelle eingestellt werden.
Bedienfeld, Befehlszeile, API:
Alle Ein- und Ausgänge des AIO-C-Moduls können über das AIO-Bedienfeld oder über die mitgelieferte Kommandozeile überwacht und gesteuert werden.
Druck, Temperatur, Feuchtigkeit:
Die Druck-, Temperatur- und Feuchtigkeits-Überwachung des AIO-C-Moduls bietet zahlreiche
zahlreiche Anwendungen. Bei Routineprüfungen kann die Dokumentation der Umgebungsbedingungen die korrekte Durchführung der Tests überprüfen. Bei Belastungstests überprüfen die Sensoren die Bedingungen.
Darüber hinaus kann die Gerätetemperatur unter Audiosignalen überwacht werden, um
übermäßige Erwärmung zu prüfenzu prüfen. Der PTH-Sensor ist als optionales Zubehör erhältlich von Echo.
