Audio Precision Audio Analyzer APx-586 B-Serie

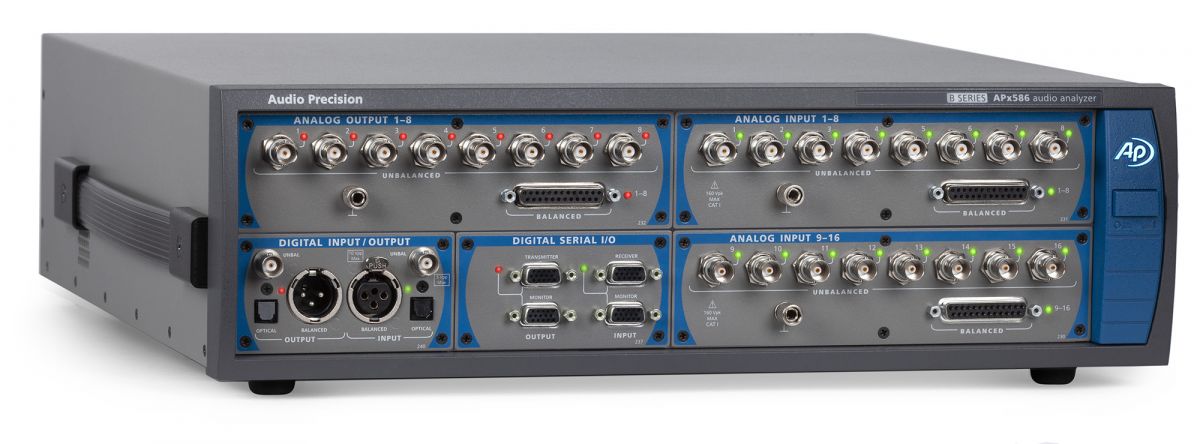

Audio Precision APx586 B-Serie Audio Analyzer
In den wesentlichen Eigenschaften technischen Eigenschaften entspricht der APx-586 B-Serie den Eigenschaften dem APx585 B-Serie. Der APx586 B-Serie verfügt aber über ein zweites Eingangsmodul für 16 simultane analoge Eingangskanäle. Damit ermöglicht er schnellere Tests mehrkanaliger Audiogeräte und bietet auch eine gleichzeitige vollständige Messung, die ein Zwei-Kanal-Analyzer mit Signalumschaltern nicht leisten kann. Dazu gehören z. B. der kanalabhängige Leistungsverlust bei Ausgangstests unter voller Leistung oder Phasen- und Übersprech-Effekte. Mit der HDMI-Option ist er ideal zur Entwicklung und zum Test von Geräten der Unterhaltungselektronik, wie z. B. Heimkino-Receivern, geeignet.
Besonderheiten der APx58x B-Serie
- Sehr schneller Test mehr- und vielkanaliger Prüflinge
- Messung des Übersprechens von einem Kanal auf alle und von allen Kanälen auf einen
- Messung der Phasenlage gleichzeitig über alle Kanäle
- Messung der maximalen Ausgangsleistung aller Kanäle in Abhängigkeit der Zeit
- Unterstützung mit Signalumschaltern bis zu 192 Kanäle
Mehrkanal-Audio erfordert mehrkanalige Analyse
Ein echter Mehrkanal-Audioanalyzer erhöht nicht nur die Testgeschwindigkeit, sondern vermittelt auch ein vollständiges Bild der Eigenschaften aller Ein- und Ausgangskanäle eines Prüflings bei gleichzeitigem Betrieb.
Die Mehrzahl von A/V-Receivern, Disc-Playern, Fernsehgeräten, PCs und Audiogeräten in Fahrzeugen haben mehr als 2 Kanäle, von 6 Kanälen (5.1) in Surroundkonfigurationen bis zu 16 oder mehr Kanälen in Kraftfahrzeugen. Die herkömmliche Lösung zum Test mehrerer Kanäle mit einem zweikanaligen Analyzer bestand im Einsatz von Signalumschaltern.
Dieses Konzept verursacht zwei größere Probleme. Zunächst ist, selbst wenn sie automatisiert geschieht, die Signalumschaltung zwischen den Kanälen recht langsam. Zweitens sind, da nur 1 oder 2 Kanäle gemessen werden, diese Tests oft "blind" für Rückwirkungen zwischen verschiedenen Kanälen. Zu den unentdeckten Problemen kann ein Leistungsabfall bei Belastung aller Kanäle gehören, wie auch Phasen- und Übersprecheffekte und speziell komplexe gegenseitige Beeinflussungen aller Ausgangskanäle in Kombination untereinander.
Mehrkanalige Dolby / dts-Vorprüfung
Die APx-586 B-Serie unterstützt spezialisierte Tests, die bei der schnellen und einfachen Prüfung im Vorfeld einer Dolby/dts-Zertifizierung helfen, bevor schließlich Zeit und Ressourcen für die tatsächliche Zertifizierung aufgewendet werden. APx ist bei Verwendung der Dolby Autotest 2.0 DVD oder der dts test DVD für alle in den Dolby- oder dts-Zertifizierungsvoraussetzungen geforderten Messungen selbst konfigurierend. Lediglich die Dialogmeldungen am Bildschirm sind zu befolgen und die Übereinstimmung der Resultate mit den Zertifizierungsvoraussetzungen ist zu überprüfen. Die Ergebnisse können dann in dem von Dolby oder dts festgelegten Datenformat exportiert werden.
Codefreie Testautomation
Komplette Prüfabläufe können direkt in der APx-Software ohne Programmierung erstellt werden. Peripherie, wie Fußschalter, Anzeigen usw. werden direkt aus der APx-Software gesteuert. Darüber hinaus ist aus LabView, VB.net oder C# eine Fernsteuerung möglich.
Automatische Protokollierung
Standardmäßig werden die Testergebnisse und Messwerte in einem Protokoll festgehalten. Eigene Anforderungen an die Gestaltung der Protokolle können auf Basis von MS-Word-Vorlagen ohne Programmieraufwand umgesetzt werden. APx fügt die Ergebnisse in die Vorlage ein, die als Dokument gespeichert und weitergeben werden kann.
Echtzeit-Signalanzeigen
Pegel-, THD+N-, Oszilloskop- und FFT-Signalanzeigen für Labormessungen. Zusätzliche Anzeige von Status-Bits, HDMI- und Bluetooth-Metadaten.
Kurze Prüfzeiten im Fertigungstest
Der vordefinierte APx-Multiton ermöglicht 21 Messungen in 1,2 s. Eigene Multitöne mit optimiertem Crestfaktor können automatisiert erstellt werden.
Quasi-reflexionsfreier Akustiktest
Komplette akustische Charakterisierung in 6 Sekunden. Einstellung des Zeitfenster in der Energie-Zeit-Kurve per Drag & Drop für einfaches Einrichten.
- Rest-THD+N (typisch 1 kHz, 2.0 V, 20 kHz Bandbreite):
- –103 dB + 1,4 μV
Generator-Kurzdaten
- Sinus-Frequenzbereich:
- 5 Hz bis 80,1 kHz
- Frequenzunsicherheit:
- 3 ppm
- IMD-Testsignale:
- SMPTE, MOD, DFD
- Max. Amplitude (symmetrisch):
- 14,4 Vrms
- Amplitudenunsicherheit:
- ±0,05 dB
- Frequenzgang (20 Hz…20 kHz):
- ±0,008 dB
- Analoge Ausgangskonfiguration:
- unsymmetrisch und symmetrisch
- Dolby- / DTS-Generator:
- Ja
- Abtastrate der Digitalausgänge:
- 27 kS/s – 200 kS/s
Audio-Analyzer Kurzdaten
- Max. Eingangs-Nennspannung:
- 160 Vrms
- Max. Bandbreite:
- 90 kHz
- IMD-Testsignale:
- SMPTE, MOD, DFD
- Amplitudenunsicherheit (1 kHz):
- ±0,05 dB
- Amplituden-Frequenzgang (20 Hz…20 kHz):
- ±0,008 dB
- Eingangs-Restrauschen (20 kHz Bandbreite):
- < 1,3 μV
- DC-Spannungsmessung:
- Ja
- Individuelle Analyse der Harmonischen:
- d2-d10
- Max. FFT-Länge:
- 1248K Punkte
Audio Precision APx58x-Datenblatt
I/O Optionen
- Advanced Digital I/O[nbsp](option)
Provides AES3, AES/EBU balanced digital I/O on XLR; unbalanced SPDIF digital I/O on BNC; and TOSLINK optical digital I/O. The APx ADIO module enables the generation of advanced impairments for sophisticated test of devices via AES/SPDIF/TOSLINK. It also includes the Advanced Master Clock (AMC) module, which handles input and output clock signals for synchronizing an APx with external equipment (or vice versa). AMC also provides jitter generation and measurement functionality for jitter-enabled I/O modules such as ADIO, DSIO and PDM. - Advanced Master Clock[nbsp](option)
Das AMC-Modul verarbeitet Eingangs- und Ausgangstaktsignale, um die APx58x B-Serie mit externen Geräten (oder umgekehrt) zu synchronisieren. Dieses Modul ermöglicht auch die Erzeugung und Analyse von Jitter in Analysatoren der APx500-Serie mit installierten Advanced Digital- (ADIO), Digital Serial- (DSIO) oder PDM-Modulen. - ASIO[nbsp](standard)
PC-Audio-Interfaces mit installierten ASIO-Treibern werden in der APx500-Software als eine der I/O-Optionen von APx angezeigt und unterstützen bis zu 16 bidirektionale Kanäle. Alle Messungen und Testsequenzen in APx können über die ASIO-Schnittstelle verwendet werden, sodass das angeschlossene Audiogerät vollständig charakterisiert werden kann. - Bluetooth Duo[nbsp](option)
Die Option Audio Precision Bluetooth Duo ist ein völlig neu entwickeltes Bluetooth® - Hardwaremodul mit getrennten Transceivern für Quelle und Senke, neuen Bluetooth - Chips und neuester Firmware, höherer HF - Ausgangsleistung und verbesserter HF – Abschirmung. Zusammen mit Audio Precision’s APx500 - Messsoftware (Hinweis: Version 4.5 oder höher erforderlich), bietet Bluetooth Duo eine Anzahl neuer Audiocodecs, neue Leistungsmerkmale innerhalb der unterstützten Profile und einen schnelleren Verbindungsaufbau. - Bluetooth Legacy[nbsp](option)
Das Bluetooth-Modul von APx mit integriertem Radio- und Software-Stack ermöglicht es Ingenieuren, ihre Bluetooth-Geräte direkt zu messen. Alle Bluetooth-Steuerungen sind in die Analysesoftware integriert, und APx unterstützt die Profile A2DP, HFP 1.6 und AVRCP. Die Codec-Unterstützung umfasst SBC, aptX, CVSD und Wideband Speech (mSBC). - Digital Serial I/O[nbsp](option)
Die digitale serielle Fähigkeit ist in der Forschung und Entwicklung für die Bewertung von Designs auf Leiterplattenebene unerlässlich. Die Option Digital Serial I / O (DSIO) bietet eine direkte Mehrkanalverbindung zu Schnittstellen auf Chipebene wie I2S, TDM und anderen gängigen seriellen Schnittstellenformaten, z. B. linksbündig, rechtsbündig und DSP. Jitter fähig. - HDMI + ARC[nbsp](option)
Mit der APx HDMI-Option können Ingenieure die HDMI-Audioqualität und die Kompatibilität mit Audioformaten auf Geräten wie Surround-Sound-Empfängern, Set-Top-Boxen, Smartphones, Tablets, Fernsehern und DVD- oder Blu-ray-Disc-Playern messen. APx kann sowohl verlustfreie als auch komprimierte Formate aus vorcodierten Audiotestdateien streamen, wodurch die Kompatibilität der Komponenten und Probleme im Zusammenhang mit Downsampling, Downmixing oder Transcoding vereinfacht werden können. - PDM[nbsp](option)
Die Option APx PDM bietet eine direkte Konnektivität für Audiogeräte mit einem PDM-Ausgang (Pulse Density Modulation) wie einem MEMS-Mikrofon oder einem Eingang wie dem Dezimator auf einem Smartphone-Chip. Zusätzlich zu den Standard-Audiomessungen bietet APx variable DC-Spannungen, variable Abtastraten und PSR-Messungen (Power Supply Rejection), um die vollen Betriebsparameter von Geräten zu testen. Jitter fähig.
Software-Optionen
Die APx500-Softwareoptionen bieten Messungen und Funktionen, die über den Standardfunktionsumfang des APx586 B-Serie hinausgehen. Es werden verschiedene Optionen angeboten, die für verschiedene spezifische Testanwendungen und -anforderungen geeignet sind.
- Electro-Acoustic Production Test (SW-SPK-PT)
Die Option SW-SPK-PT ermöglicht den Hochgeschwindigkeitstest von elektroakustischen Geräten und liefert wichtige Lautsprechermessungen in einem einzigen Durchlauf von einer Sekunde. Zu den Ergebnissen zählen die Rub [&] Buzz-Erkennung, wesentliche Thiele-Small Parameter sowie die Impedanz und die Phase. Eine proprietär modulierte Geräuschmessung ermöglicht auch die Erkennung von Luftlecks in den Gehäusen. - Electro-Acoustic R[&]D (SW-SPK-RD)
Die Option SW-SPK-RD bietet eine vollständige Reihe von Messungen und Ergebnissen, die auf die Bedürfnisse von Entwicklern und Ingenieuren zugeschnitten sind, die elektroakustische Audioprodukte entwickeln. Es beinhaltet wichtige Messungen und Ergebnisse wie die vollständige Thiele-Small-Charakterisierung; quasi anechoisches akustisches Verhalten mit Zeitsteuerung; Impedanzanalyse; plus die Messungen des Lautsprecher-Produktionstests. - Perceptual Audio Test: POLQA (SW-POLQA-2)
Perceptual Audio Measurement liefert eine subjektive Beurteilung der Sprachqualität unter Verwendung des POLQA-Algorithmus der nächsten Generation für Breitband-Sprachgeräte oder Geräte mit akustischer Kopplung. (Nachfolger von PESQ mit Unterstützung für HD-Voice-, 3G-, 4G / LTE- und VoIP-Technologien) - Perceptual Audio Test: PESQ (SW-PESQ)
Weit verbreitete, verbesserte Wahrnehmungsmessung zur subjektiven Beurteilung der Sprachqualität auf Geräten mit niedriger Bandbreite. (PESQ-Algorithmus) - Speech Intelligibility: ABC-MRT Measurement (SW-ABC-MRT)
Das APx ABC-MRT-Plugin ist eine Softwareoption für die Audio-Messsoftware APx500, die eine Sprachverständlichkeitsmessung basierend auf dem ABC-MRT-Sprachverarbeitungsalgorithmus des Instituts für Telekommunikationswissenschaften (ITS) der US-amerikanischen Telekommunikations- und Informationsverwaltung (NTIA) bietet. - Speech Intelligibility: Speech Transmission Index (SW-STI)
Das APx Speech Transmission Index (STI) -Plugin ist ein Software-Add-On für den APx500, das eine STIPA-Messung und eine Sprachpegelmessung nach dem internationalen Standard IEC 60268-16 (2011) bietet.
