Audio Precision APx-1701

Neue Leistungsklasse für elektroakustische Messungen

Mit dem neuen APx 1701 setzt Audio Precision neue Maßstäbe für Messungen an Lautsprechern, Kopfhörern und Mikrofonen. Der APx1701 besteht aus Verstärkern in Messgerätequalität und Stromversorgungen für Messmikrofone. Er ermöglicht in Entwicklung und Fertigungstest eine unverfälschte Erfassung der Eigenschaften von elektroakustischen Bauteilen und Geräten. Die speziell für elektroakustische Messungen entwickelten hochwertigen Verstärker speisen Lautsprecher und Kopfhörer. Dies ermöglicht so unter anderem Impedanzmessungen. Sowohl Messmikrofone als auch zu testende Mikrofone können mit Energie versorgt werden. Alle Funktionen sind in die APx500 Audiotestsoftware integriert und auf den direkten Anschluss an einen APx-Analyzer abgestimmt. Für den Einsatz des APx1701 sind ein Analyzer der APx-500 – Baureihe und die APx500-Software ab Version 4.3 erforderlich.

Hervorragender Fremdspannungsabstand

Bei einer festen Verstärkung von 20 dB von DC bis 100 kHz bietet der APx1701 einen hervorragenden Fremdspannungsabstand von 134 dB. Im Frequenzbereich von 10 Hz bis 20 kHz beträgt das eigene THD+N ≤ -106 dB (80 kHz Messbandbreite), der frequenzabhängige Verstärkungsfehler liegt bei ±0,08 dB (DC-gekoppelt). Der Leistungsverstärker des APx1701 verfügt über zwei unabhängige Kanäle mit einer Ausgangsleistung von bis zu 100 W (ein Kanal aktiv) an 8 Ω. Spannungsmesspunkte an den an den Verstärkerausgängen eingeschleiften Messwiderständeb ermöglichen unkomplizierte Impedanzmessungen.

Integrierte analoge, digitale und elektroakustische Messungen

Die zunehmende Komplexität von Audiogeräten (z. B. drahtlose Bluetooth-Lautsprecher oder aktiv lärmmindernde Kopfhörer) führt zu immer komplizierteren Messaufbauten und Prüfabläufen, speziell dann, wenn häufig zwischen verschiedenen Messgeräten umgeschaltet werden muss. Als Zusatzgerät für elektroakustische Messungen fügt sich das APx1701 direkt in die APx500-Softwareumgebung ein und bietet im Verbund mit einem APx500-Analyzer eine integrierte Lösung zur Bestimmung der Leistungsfähigkeit elektroakustischer Geräte und ihrer analogen und digitalen Bestandteile.

Spezielle Eingänge für Messmikrofone und Prüflinge

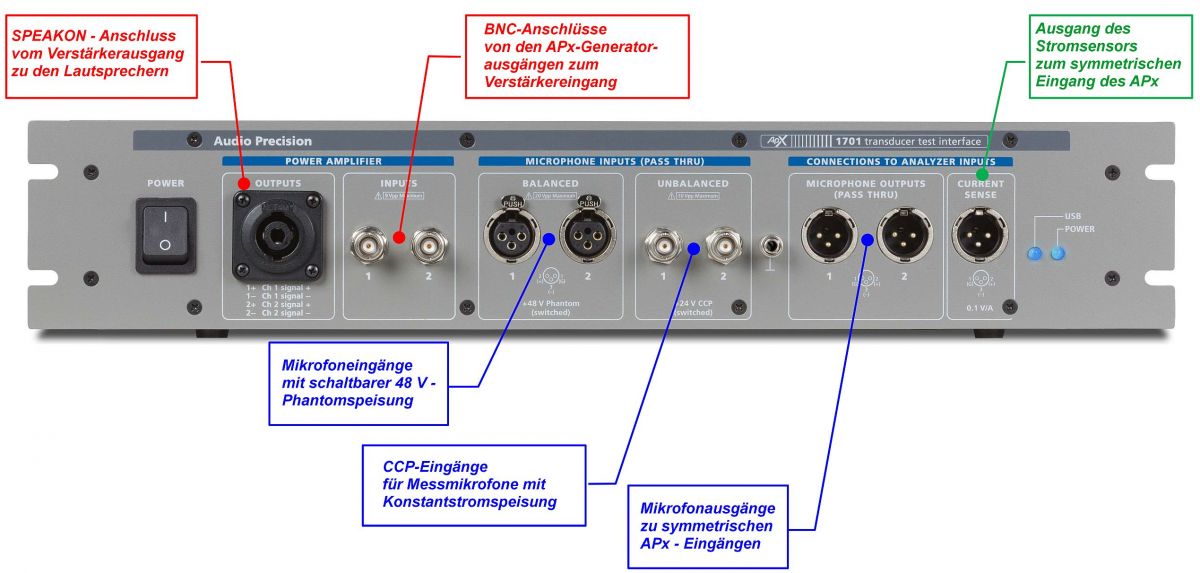

Für Mikrofone (sowohl Messmikrofone als auch Prüflinge) verfügt der APx1701 über symmetrische und unsymmetrische Eingänge. Die symmetrischen Eingänge liefern eine zuschaltbare +48 V – Phantomspeisung, die unsymmetrischen Eingänge verfügen über eine ebenfalls zuschaltbare CCP-Konstantstromversorgung und eine TEDS (Transducer Electronic Data Sheet) -Sensorerkennung.

Vollständig kalibrierte Messkette

Bei der Vermessung von Mustern im Entwicklungslabor oder bei der Qualitätsprüfung in der Fertigung, stets ist die Zuverlässigkeit der Messergebisse entscheidend. Als Ergänzung der APx500-Audioanalyzer ist auch der APx1701 gemäß ISO / IEC 17025:2005 kalibriert. Alle Geräte enthalten ab Werk ein akkreditiertes Kalibrierprotokoll. Diese Kalibrierung bietet die dokumentierte und rückführbare Bestätigung, dass die gelieferten Geräte sämtliche angegebenen Spezifikationen einhalten oder übertreffen.
